BQS系列礦用隔爆型潛水排沙電泵由充水式潛水三相異步電動機和多級離心泵組成一體潛入水中進行工作。執行GB 3836.1、GB 3836.2、MT/T671標準。與傳統的礦用離心泵相比具有安裝使用維護方便，不怕水、運行安全可靠，性能穩定、振動噪音小，效率高、結構緊湊、運行費用低等優點，同時可不用建泵房、可實行自動控制，特別適用于水位落差大及有水患威脅場所排水。根據實際現場使用環境，可在機組外部增加導流罩，增加其運行可靠性。因在工作時電機內腔是充滿清水的，在潛入水中工作時不會產生電火花引起爆炸。該電泵的水泵和電機為分體式結構，可分體運輸，可立式、臥式、斜式安裝使用。
- 工作原理
- 性能參數
用途及特點：

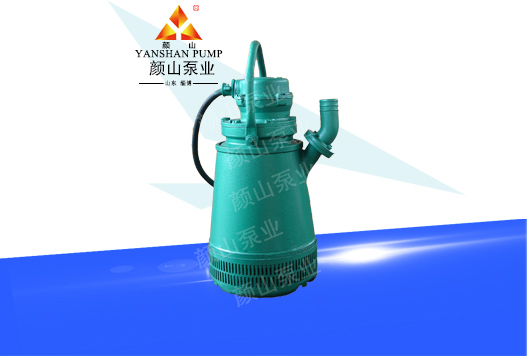

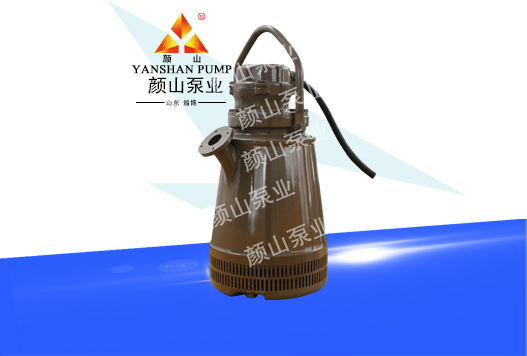

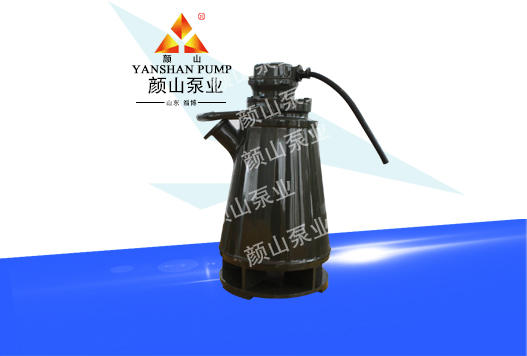

BQW(BQX)型隔爆潛污水電泵主要用于煤礦井下巷道及工作面的疏干排水，并可廣泛用于各種易烯易爆場合。符合GB3836.1.2爆炸環境用防爆電氣設備標準要求。安標證、隔爆證兩證齊全。該泵為下泵式結構，機泵同軸一體，寬流道式葉輪，特別適用于低水位且含有較大顆粒污物的污水排放。具有結構簡單、壽命長、使用簡便等特點。
使用條件：
1.該泵可以在空氣中含有甲烷，爆炸性的煤塵等易燃易爆氣體環境中安全使用。
2.電源：三相交流電，電壓660V/380V,頻率50Hz。
3.水源：o水溫不超過40oC o水的酸堿度PH=6.5~8 o水中含有固體顆粒的直徑參見參數表。漿體比重不超過1.6
表1
|
產品型號 |
流量 (m3/h) |
揚程 (m) |
電機 功率 （kW） |
轉速 (r/min) |
通過顆粒直徑 （mm） |
泵出水 口內徑 （mm） |
電流 （A） 380V/660V |
重量 （kg） |
電泵效率 % |
電泵最大外形尺寸 （mm×mm） |
|
BQS10-25-2.2/B |
10 |
25 |
2.2 |
3000 |
10 |
50 |
4.7/2.7
|
50 |
28.5 |
385×332×580 |
|
BQS12-18-2.2/B |
12 |
18 |
10 |
50 |
50 |
31 |
385×332×561 |
|||
|
BQS15-15-2.2/B |
15 |
15 |
10 |
50 |
50 |
34.2 |
380×305×570 |
|||
|
BQS20-14-2.2/B |
20 |
14 |
10 |
65 |
50 |
35.6 |
367×305×570 |
|||
|
BQS25-10-2.2/B |
25 |
10 |
10 |
65 |
50 |
37.4 |
367×305×570 |
|||
|
BQS50-10-3/B |
50 |
10 |
3 |
3000 |
15 |
80 |
6.8/3.9
|
65 |
41.9 |
410×348×586 |
|
BQS70-7-3/B |
70 |
7 |
15 |
80 |
65 |
39 |
410×348×586 |
|||
|
BQS20-20-3/B |
20 |
20 |
15 |
50 |
65 |
35.2 |
421×361×602 |
|||
|
BQS40-14-3/B |
40 |
14 |
15 |
80 |
65 |
39 |
410×348×586 |
|||
|
BQS15-25-3/B |
15 |
25 |
15 |
50 |
65 |
33 |
421×361×602 |
|||
|
BQS15-30-4/B |
15 |
30 |
4 |
3000 |
7 |
65 |
8.2/4.7 |
85 |
32 |
384×384×689 |
|
BQS25-22-4/B |
25 |
22 |
7 |
65 |
85 |
32 |
384×384×689 |
|||
|
BQS35-18-4/B |
35 |
18 |
9 |
80 |
85 |
39.8 |
415×415×697 |
|||
|
BQS60-10-4/B |
60 |
10 |
11 |
80 |
85 |
40.9 |
415×415×697 |
|||
|
BQS100-10-5.5/N |
100 |
10 |
5.5 |
3000 |
25 |
100 |
10.7/6.2 |
82 |
42.8 |
413×413×926 |
|
BQS50-20-5.5/N |
50 |
20 |
25 |
100 |
82 |
44.4 |
413×413×926 |
|||
|
BQS60-15-5.5/N |
60 |
15 |
25 |
100 |
82 |
45.2 |
413×413×926 |
|||
|
BQS20-35-5.5/N |
20 |
35 |
25 |
80 |
82 |
35.8 |
436×436×902 |
|||
|
BQS15-50-5.5/N |
15 |
50 |
25 |
80 |
82 |
33.4 |
436×436×902 |
|||
|
BQS30-30-5.5/N |
30 |
30 |
25 |
80 |
82 |
37.8 |
436×436×902 |
|||
|
BQS40-25-5.5/N |
40 |
25 |
25 |
80 |
82 |
41.2 |
436×436×902 |
|||
|
BQS80-12-5.5/N |
80 |
12 |
25 |
100 |
82 |
43.5 |
413×413×926 |
|||
|
BQS20-50-7.5/N |
20 |
50 |
7.5 |
3000 |
5 |
80 |
15/8.7 |
120 |
35 |
436×436×902 |
|
BQS15-60-7.5/N |
15 |
60 |
5 |
80 |
120 |
33.2 |
436×436×902 |
|||
|
BQS30-40-7.5/N |
30 |
40 |
6 |
80 |
120 |
37.2 |
436×436×902 |
|||
|
BQS40-30-7.5/N |
40 |
30 |
6 |
80 |
120 |
41.5 |
436×436×902 |
|||
|
產品型號 |
流量 (m3/h) |
揚程 (m) |
電機 功率 （kW） |
轉速 (r/min) |
通過顆粒直徑 （mm） |
泵出水 口內徑 （mm） |
電流 （A） 380V/660V |
重量 （kg） |
電泵效率 % |
電泵最大外形尺寸 （mm×mm） |
|
BQS50-25-7.5/N |
50 |
25 |
7.5 |
3000 |
11 |
100 |
15/8.7 |
120 |
44.7 |
413×413×926 |
|
BQS70-20-7.5/N |
70 |
20 |
13 |
100 |
120 |
45.3 |
413×413×926 |
|||
|
BQS100-12-7.5/N |
100 |
12 |
14 |
100 |
120 |
44.9 |
413×413×926 |
|||
|
BQS30-50-11/N |
30 |
50 |
11 |
3000 |
9 |
80 |
20.9/12 |
172 |
37.3 |
436×436×1021 |
|
BQS40-40-11/N |
40 |
40 |
9 |
80 |
172 |
40.1 |
436×436×1021 |
|||
|
BQS50-30-11/N |
50 |
30 |
10 |
80 |
172 |
45 |
436×436×1021 |
|||
|
BQS80-20-11/N |
80 |
20 |
10 |
150 |
172 |
47.4 |
436×436×1021 |
|||
|
BQS35-60-15/N |
35 |
60 |
15 |
3000 |
9 |
80 |
27.9/16.9 |
210 |
37.7 |
487×487×1059 |
|
BQS50-50-15/N |
50 |
50 |
11 |
100 |
210 |
40.7 |
436×436×1014 |
|||
|
BQS60-30-15/N |
60 |
30 |
11 |
100 |
210 |
46.6 |
436×436×1014 |
|||
|
BQS80-25-15/N |
80 |
25 |
12 |
150 |
210 |
47.8 |
487×487×1072 |
|||
|
BQS30-70-18.5/N |
30 |
70 |
18.5 |
3000 |
9 |
100 |
33.9/19.5 |
275 |
36.7 |
487×487×1101 |
|
BQS80-30-18.5/N |
80 |
30 |
10 |
150 |
275 |
48.6 |
468×468×1138 |
|||
|
BQS60-40-18.5/N |
60 |
40 |
10 |
100 |
275 |
45.1 |
487×487×1101 |
|||
|
BQS20-100-18.5/N |
20 |
100 |
8 |
100 |
275 |
35.7 |
510×510×1083 |
|||
|
BQS40-60-18.5/N |
40 |
60 |
10 |
100 |
275 |
39.4 |
487×487×1101 |
|||
|
BQS100-20-18.5/N |
100 |
20 |
12 |
150 |
275 |
49.2 |
468×468×1138 |
|||
|
BQS30-100-22/N |
30 |
100 |
22 |
3000 |
11 |
100 |
40.5/23.3 |
290 |
37.8 |
508×508×1086 |
|
BQS40-80-22/N |
40 |
80 |
11 |
80 |
290 |
39.3 |
508×508×1086 |
|||
|
BQS80-40-22/N |
80 |
40 |
12 |
150 |
290 |
45.6 |
487×487×1118 |
|||
|
BQS60-50-22/N |
60 |
50 |
12 |
100 |
290 |
42.3 |
487×487×1105 |
|||
|
BQS100-30-22/N |
100 |
30 |
14 |
150 |
290 |
49.8 |
487×487×1118 |
|||
|
BQS150-20-22/N |
150 |
20 |
14 |
150 |
290 |
50.2 |
487×487×1118 |
|||
|
BQS50-100-30/N |
50 |
100 |
30 |
3000 |
7 |
100 |
59/34 |
420 |
41.5 |
595×595×1090 |
|
BQS60-80-30/N |
60 |
80 |
8 |
100 |
420 |
42.3 |
595×595×1090 |
|||
|
BQS100-50-30/N |
100 |
50 |
8 |
150 |
420 |
52.0 |
570×570×1110 |
|||
|
BQS120-40-30/N |
120 |
40 |
8 |
150 |
420 |
51.3 |
552×552×1127 |
|||
|
產品型號 |
流量 (m3/h) |
揚程 (m) |
電機 功率 （kW） |
轉速 (r/min) |
通過顆粒直徑 （mm） |
泵出水 口內徑 （mm） |
電流 （A） 380V/660V |
重量 （kg） |
電泵效率 % |
電泵最大外形尺寸 （mm×mm） |
|
BQS80-60-30/N |
80 |
60 |
30 |
3000 |
8 |
150 |
59/34 |
420 |
44.2 |
570×570×1110 |
|
BQS150-30-30/N |
150 |
30 |
14 |
150 |
420 |
51.5 |
552×552×1127 |
|||
|
BQS80-80-37/N |
80 |
80 |
37 |
3000
|
8 |
150 |
66.6/38.3 |
450 |
43.6 |
570×570×1148 |
|
BQS60-100-37/N |
60 |
100 |
7 |
100 |
450 |
42.6 |
552×552×1127 |
|||
|
BQS100-60-37/N |
100 |
60 |
8 |
150 |
450 |
47.7 |
570×570×1148 |
|||
|
BQS200-30-37/N |
200 |
30 |
15 |
150 |
450 |
54.3 |
552×552×1165 |
|||
|
BQS50-120-37/N |
50 |
120 |
7 |
100 |
450 |
41.6 |
595×595×1128 |
|||
|
BQS150-40-37/N |
150 |
40 |
10 |
150 |
450 |
52.0 |
552×552×1165 |
